Podjela alata prema vrsti posmaka
|
| |
|
|
|
Alati za ručni posmak ( sl 1. )
|
|
Alati za mehanički posmak ( sl. 2 )
|
| |
|
|
| Preporučuju se za upotrebu gdje se posmak
radnog komada odvija ručno ( npr. stolna glodalica ), u svrhu
zaštite radnika. Alati za ručni posmak oblikovani su prema
sljedećim kriterijima : |
| |
| * s ograničenjem zahvata i maksimalnom
debljinom strugotine 1,1 mm |
| * kružna izvedba |
| * s ograničenjem širine uzubine "s" |
| |
| Alati za ručni posmak izrađuju se samo
prema zahtjevu. |
|
|
| Predviđeni su za rad na strojevima kod
kojih je radni komad stegnut, a posmak je osiguran opremom
stroja ( četverostrana blanjalica, dvostrani profiler ). Alati
za mehanički posmak nemaju ograničenja zahvata. |
| |
| |
| |
| |
| |
| |
| |
|
| |
|
|
| |
| Podaci za narudžbu |
| |
| Za brzo i nesmetano odvijanje tehnološkog
procesa i isporuke alata neophodno je prilikom narudžbe dostaviti
sljedeće podatke : |
| |
|
|
| |

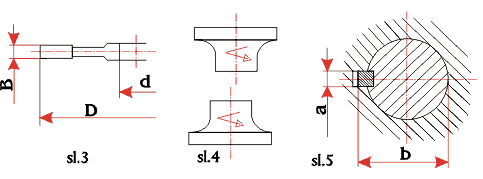

| * promjer x širina x promjer
rupe ( sl. 3 ) |
| * broj zuba |
| * smjer okretanja vretena
( sl. 4 ) |
| * brzinu posmaka |
| * dimenzije utora (
sl. 5 ) |
| * Izvedbu alata : alatni čelik, brzorezni
čelik ili tvrdi metal |
| |
|
Materijal radnog komada
|
| |
| * navesti da li se radi o mekom drvu,
tvrdom drvu, egzotama, šperpločama, tvrdim ili mekim vlaknaticama,
ivericama, jednostrano ili dvostrano obloženim folijama ili furnirom
ili nekom drugom materijalu |
| * navesti smjer rezanja u odnosu
na drvena vlakanca (sl. 6 ) , smjer
rezanja u odnosu na posmak ( sl. 7 )
kao i debljinu materijala koji se reže |
| |
|
|
| |
| Profili |
| |
| * prilikom naručivanja profilnih
alata ili alata za kosinu, ukoliko se radi o standardnom profilu,
navedite njegov broj, potrebne dimenzije, a ukoliko se radi o specijalnom
profilu pošaljite skicu ili uzorak profila |
| |
| Uputa za primjenu |
| |
| Za dug i pravilan rad alata neophodno
je pravilno rukovanje alatom od strane korisnika, pri čemu je potrebno
pridržavati se sljedećih uputa : |
| * alat, posebno izrađen od tvrdog
metala, ne smije se odlagati na tvrdu podlogu bez zaštite, da ne
bi došlo do oštećenja rezne oštrice |

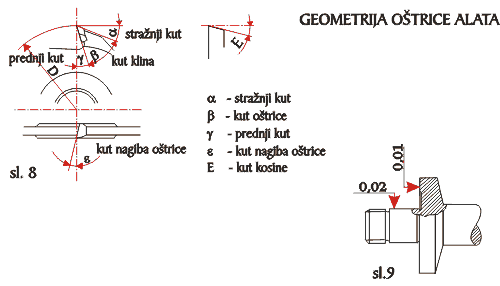

| * prihvatni dijelovi stroja, vreteno
i prirubnica, moraju biti čisti i unutar dozvoljenih odstupanja
( sl. 9) |
| * neophodna je kontrola klinova i
steznih elemenata i njihova zamjena u slučaju oštećenja ili uništenja |
| * prije stavljanja alata na stroj
obavezan je pregled rezne oštrice kako ne bi bila slomljena ili
uništena |
| * maksimalan broj okretaja alata
mora biti usklađen s brojem okretaja stroja - maksimalan broj okretaja
alata ne smije biti prekoračen, a najekonomičniji broj okretaja
najčešće je niži od maksimalnog broja okretaja |
| |
|
|
| |
| Osnovni tehnički pojmovi |
| |

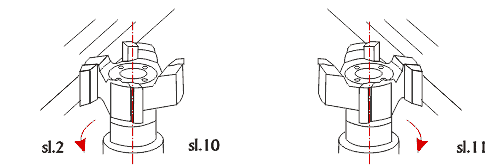

| Smjer okretanja glodala i drobljača |
| |
|
* desni smjer okretanja glodala i drobljača
je vrtnja u smjeru desnog vijka, gledano od strane na kojoj je
smješten pogon ( sl. 10 )
|
|
* lijevi smjer okretanja glodala i drobljača
je vrtnja u smjeru lijevog vijka, gledano od strane na kojoj je
smješten pogon ( sl. 11 )
|
| |
|
|
| |

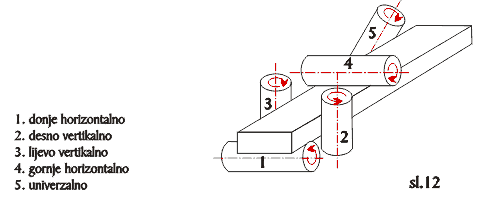

| Položaj vratila i alata |
| |
|
|
| |
| Položaj većeg promjera |
| |
| * važno je točno odrediti položaj
većeg promjera profilnih alata ili položaj predrezača s obzirom
na smjer okretanja : |
| |
|
|
| |
| Minimalni promjer alata |
| |
| * minimalni promjer alata određuje
se prema dijagramima |
| |
| Alati s rupom |
| |
| * svi alati izrađeni su s otvorom
rupe koja ima toleranciju H7 |
| |
| Brzina rezanja |
| |
| * uz poznati promjer alata (D) i
broj okretaja (n) brzina rezanja izračunava se po formuli : |
|
|
| |
